011.矩形、占位符组件——axure线框图部件库介绍

矩形组件和占位符没有太多的区别,这里我们主要讲解矩形组件的操作和使用,占位符的操作各位可以按照矩形的操作方法进行练习一下。

矩形组件是一个矩形,它可以用来做很多的工作,比如页面上需要一块蓝色的背景,就可以用一个填充为蓝色的矩形组件,我们还可以用它来做页面布局,是我们最常用的部件。

1. 可以用来做页面布局

2. 可以变化成为其他的形状:三角形、圆形、椭圆等很多的形状

3. 可以填充颜色:用着背景和层次

4. 可以用来制作表格

5. 可以直接输入文字

6. 可以添加很多的交互

首先我们将矩形组件拖动到页面编辑区域



1. 调整矩形的形状:单击鼠标右键》选择编辑按钮形状》选择形状》选择需要变换的形状

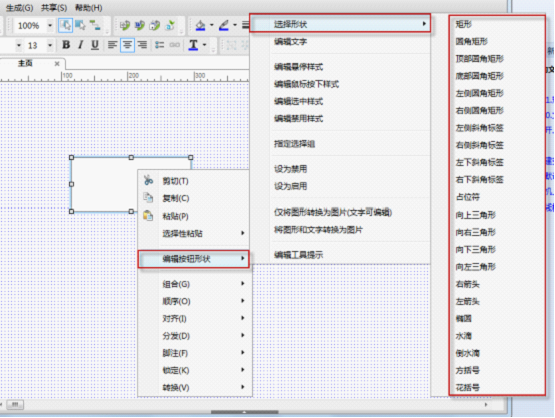

选择形状

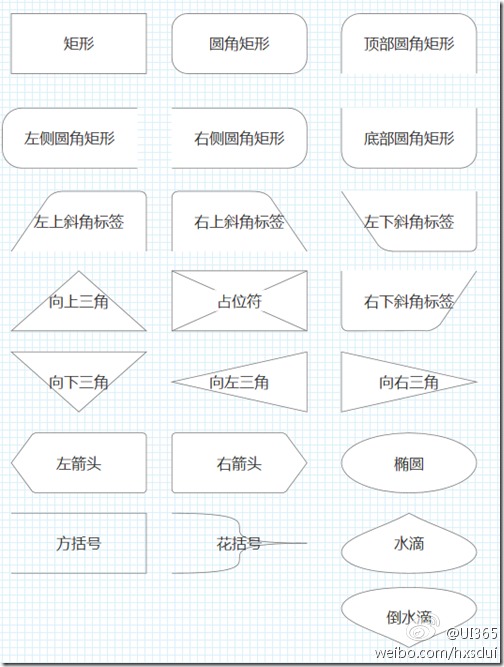

具体形状

具体对应的每一种形状,自己尝试一下。比如我们在做导航的时候,就需要顶部是圆角的矩形。

形状实例



2. 练习矩形的颜色填充和渐变

如果要出现那种很有质感的填充效果,必须选择线性渐变,并且在数值填充处输入90

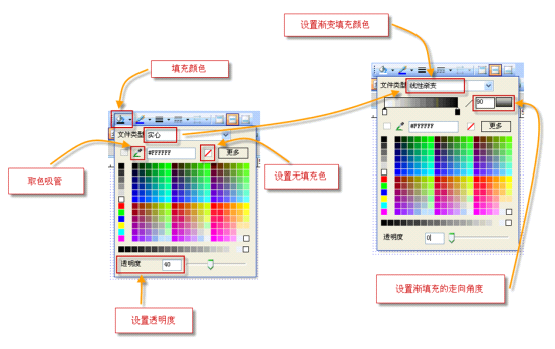

给矩形填充颜色

3. 屏幕取色器的使用

有时候,我们需要获取其他地方的颜色的16进制值,可以借助颜色取色器,通过直接在颜色输入宽输入数值的话会更加精准

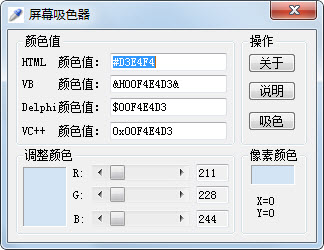

屏幕取色器



4. 更多的属性操作:

如边框颜色、粗细、层次,矩形的大小等参见:

008. 认识axure部件库中各个部件的属性:http://www.heguangming.com/?p=122

(本文出自萧何)

原创文章,作者:Smiler李想,如若转载,请注明出处:https://www.iamue.com/374/
